Алмазные шлифовальные круги на органических связках

Область применения кругов на органических связках

Круги на органических связках, в зависимости от формы, предназначены для следующих операций:

  • чистовых и доводочных шлифовальных операций при производстве и ремонте деталей из твердых сплавов и закаленной стали;
  • заточки различного режущего инструмента для промышленности из твердых сплавов и закаленной стали;
  • заточки и доводки ножей и другого хозяйственного инструмента.

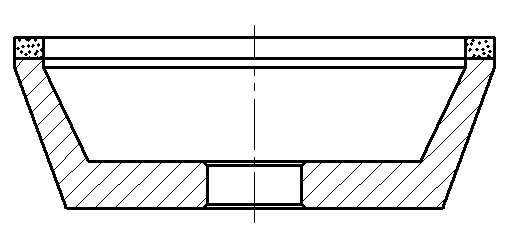

Формы выпускаемых кругов

1A1

плоские прямого профиля

Круг алмазный шлифовальный 1FF1V

14A1

плоские прямого профиля

Круг алмазный шлифовальный 14А1 сборный

1A1

плоские прямого профиля сборные

Круг алмазный шлифовальный 1А1 сборный

1A8

плоские прямого профиля без корпуса

Круг алмазный шлифовальный 1А8

14EE1

плоские с двухсторонним коническим профилем

Круг алмазный шлифовальный 14EE1

1FF1

плоские с полукругло-выпуклым профилем

Круг алмазный шлифовальный 1FF1

14FF1

плоские с полукругло-выпуклым профилем

Круг алмазный шлифовальный 14FF1

6A2

плоские с выточкой

6A9

плоские с выточкой

Круг алмазный шлифовальный 6A9

9A3

плоские с двухсторонней выточкой

Круг алмазный шлифовальный 9А3

2A2H

кольцевые

Круг алмазный шлифовальный 2A2H

6A2M

кольцевые

Круг алмазный шлифовальный 6A2M

2A2T

кольцевые

Круг алмазный шлифовальный 2A2T

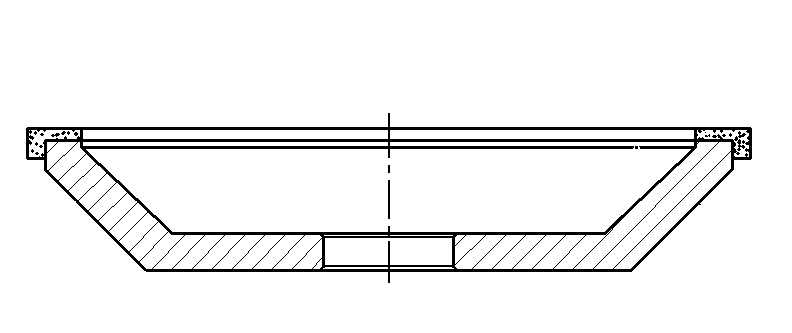

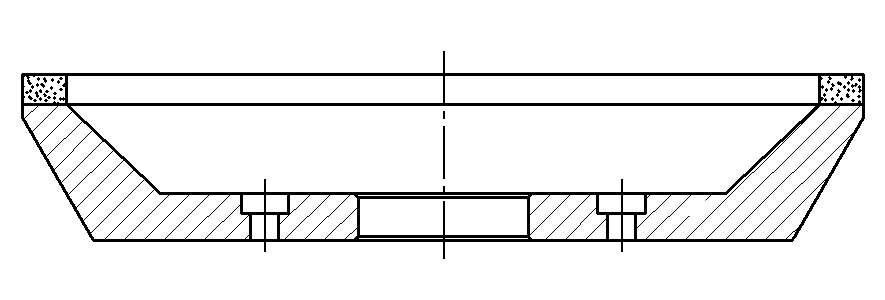

12A2-45о

чашечные

Круг алмазный шлифовальный 12A2-45

12A2-20о

специальные тарельчатые конические

Круг алмазный шлифовальный 12A2-20

12V5-20о

тарельчатые

Круг алмазный шлифовальный 12V5-20

11V9-70о

чашечные конические

Круг алмазный шлифовальный 11V9-70 на органической связке

12R4

тарельчатые

Круг алмазный шлифовальный 12R4 на органической связке

12R14

тарельчатые

Круг алмазный шлифовальный 12R14 на органической связке

12A9

Круг алмазный шлифовальный 12A9 ( 12А9 ) на органической связке

4A2

тарельчатые

Круг алмазный шлифовальный 4A2 ( 4А2 ) на органической связке

12V9

Круг алмазный шлифовальный 12V9 на органической связке

4B9

Круг алмазный шлифовальный 4B9 ( 4В9 ) на органической связке

12V2

Круг алмазный шлифовальный 12V2 на органической связке

4BT9

Круг алмазный шлифовальный 4BT9 ( 4ВТ9 ) на органической связке
Рекомендации по выбору концентрации, зернистости алмазного порошка и типа связки кругов

При выборе концентрации алмазов, за основную рекомендуется принимать относительную концентрацию равную 100%, содержащую 4,4 карата алмаза в 1 см3 алмазного слоя (1 карат равен 0,2 г). Переход к другой концентрации необходимо обосновывать экспериментально и выбирать её в соответствии со стандартом на конкретные виды инструмента. Круги могут выпускаться с концентрацией 150%, 100%, 75% и 50%.

Зернистость в алмазных кругах определяет производительность обработки, шероховатость обработанной поверхности и стойкость алмазного круга. Так как органическая связка имеет незначительную твердость, то обычно используют синтетические алмазные шлифовальные порошки марок АС4, АС6. Это зерна которые представлены отдельными кристаллами с развитой поверхностью, агрегатами и сростками. Диапазон зернистостей для чернового, чистового и тонкого шлифования заявлен от 250/200 мкм до 50/40 мкм. В отдельных случаях, при работе в тяжелых условиях при обработке твердого сплава, допускается использование более прочного алмазного порошка марок АС20 и АС32. Для тонкого шлифования, полирования используются микропорошки марок АСМ (нормальной абразивной способностью) и АСН (повышенной абразивной способностью). Диапазон зернистостей заявлен от 60/40 мкм до 28/20 мкм. В отдельных случаях в зависимости от формы круга допускается более мелкое зерно до 20/14 мкм.

Определив размеры и форму круга с учетом размеров обрабатываемой поверхности и используемого оборудования, выбирают тип связки алмазного круга в соответствии с видами работ, технологическими требованиями и обрабатываемым материалом. Наше предприятие предлагаем 4 марки связки. Они расположены в порядке повышения износостойкости.

Тип связки Назначение Условия обработки
В2-01 Для шлифовальных и доводочных операций при обработке твердого сплава при повышенных требованиях к качеству обработанной поверхности при нормальных режимах обработки. В машинном режиме использовать с автоматическим водяным охлаждением. В ручном режиме - с водяным охлаждением
В1-10 Для шлифовки твердых сплавов различных марок, заточки и доводки инструментов из быстрорежущих сталей и сверхтвердых материалов, чистового шлифования закаленных сталей.
В1-02 Обработка твердого сплава совместно со сталью и некоторых неметаллических материалов при силовом шлифовании.
В1-01 Чистовое шлифование и доводка твердосплавного инструмента, совместно с касанием стальной державки на повышенных режимах.

Часто приходится подбирать связку,  зернистость, концентрацию для кругов экспериментальным путем в поисках оптимального соотношения рабочих характеристик.

Таблица соответствия зернистостей алмазных шлифовальных порошков и микропорошков в разных стандартах и их применение по видам обработки
Вид обработки Стандарт РФ ГОСТ 9206, мкм Стандарт РФ ГОСТ Р 53922 Стандарт США ASTME 11-70, меш Международный стандарт FEPA
Черновое шлифование 630/500 D601 30/35 D601
500/400 D501 35/40 D501
400/315 D426 40/45 D426
315/250 D301 50/60 D301
250/200 D251 60/70 D251
200/160 D213 70/80 D213
D181 80/100 D181
160/125 D151 100/120 D151
Чистовое шлифование 125/100 D126 120/140 D126
100/80 D107 140/170 D107
Тонкое шлифование 80/63 D91 170/200 D91
D76 200/230 D76
63/50 D64 230/270 D64
50/40 D54 270/325 D54
D46 325/400 D46
Тонкое шлифование, полирование 60/40 400/500 M63
40/28 500/600 M40
28/20 800 M25
1000
20/14 1200 M16
14/10 1500 M10
1800
10/7 2000
7/5 3000 M6,3

Рекомендации по установке алмазных кругов, их приработке, эксплуатации и правке
