Круги алмазные шлифовальные плоские с выточкой формы 6A2 на металлических связках

Круги алмазные шлифовальные плоские с выточкой формы 6A2 применяются для шлифовки дна и края изделия из сортового и художественного стекла, торцевого шлифования различных неметаллических материалов, обработки поделочных и ювелирных камней. При обработке обязательно применение охлаждающей жидкости.

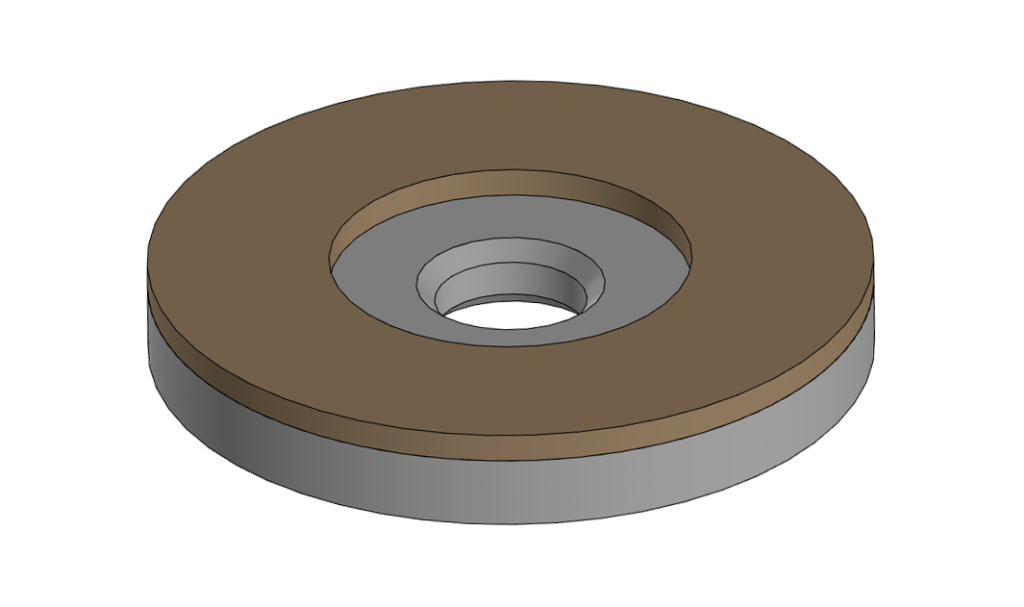

Круг алмазный шлифовальный плоский с выточкой 6A2 ( 6А2 ) на металлической связке
Круг алмазный шлифовальный 6A2
D, ммT , ммW, ммХ, ммH, мм
1252510332
150308850
15024,5251,520
15010; 16; 24,540220
1503040220
1502540432
1552550327
2302587,5327
25028; 30202,580
2501820542
25030; 3540535
25022; 24; 25; 3375551
2504475515
где
D – внешний диаметр круга, мм
T – высота круга, мм
W – ширина рабочей поверхности алмазоносного слоя, мм
X – толщина алмазоносного слоя, мм
H – диаметр посадочного отверстия, мм

Пример заказа:

6A2 150х25х40х4х32 АС6 80/63 50% М2-01

Также мы можем предложить индивидуальное решение по запросу Клиента

Круги алмазные шлифовальные плоские формы 6A2T на металлических связках

Алмазные шлифовальные плоские круги формы 6A2T применяются для обработки плоских поверхностей деталей из неметаллических твердых материалов, стекла, кварца, ювелирных камней, с обязательным применением охлаждающей жидкости.

Алмазный шлифовальный круг 6A2T

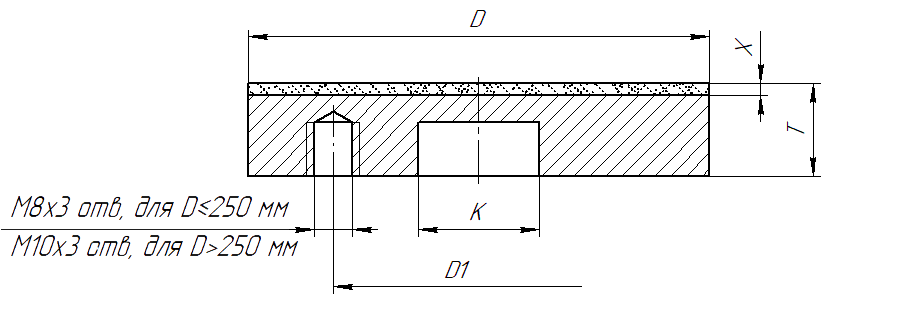

Круг алмазный шлифовальный плоский с выточкой 6A2T ( 6А2Т )
D, ммХ, ммT, ммK, ммD1, мм
25031880150
где
D – внешний диаметр круга, мм
X – толщина алмазоносного слоя, мм
T – высота круга, мм
K – диаметр посадочного отверстия, мм
D1 – диаметр окружности расположения крепежных отверстий, мм

Пример заказа:

6A2T 250х3х18х80х150 АС6 63/50 50% М2-01

Также мы можем предложить индивидуальное решение по запросу Клиента

При выборе инструмента Вам может помочь:

Таблица соответствия зернистостей алмазных шлифовальных порошков в разных стандартах и их применение по видам обработки
Вид обработки Стандарт РФ ГОСТ 9206, мкм Стандарт РФ ГОСТ Р 53922 Стандарт США ASTME 11-70, меш Международный стандарт FEPA
Черновое шлифование 630/500 D601 30/35 D601
500/400 D501 35/40 D501
400/315 D426 40/45 D426
315/250 D301 50/60 D301
250/200 D251 60/70 D251
200/160 D213 70/80 D213
D181 80/100 D181
160/125 D151 100/120 D151
Чистовое шлифование 125/100 D126 120/140 D126
100/80 D107 140/170 D107
Тонкое шлифование 80/63 D91 170/200 D91
D76 200/230 D76
63/50 D64 230/270 D64
50/40 D54 270/325 D54
D46 325/400 D46
Тонкое шлифование, полирование 60/40 400/500 M63
40/28 500/600 M40
28/20 800 M25
1000
20/14 1200 M16
14/10 1500 M10
1800
10/7 2000
7/5 3000 M6,3
